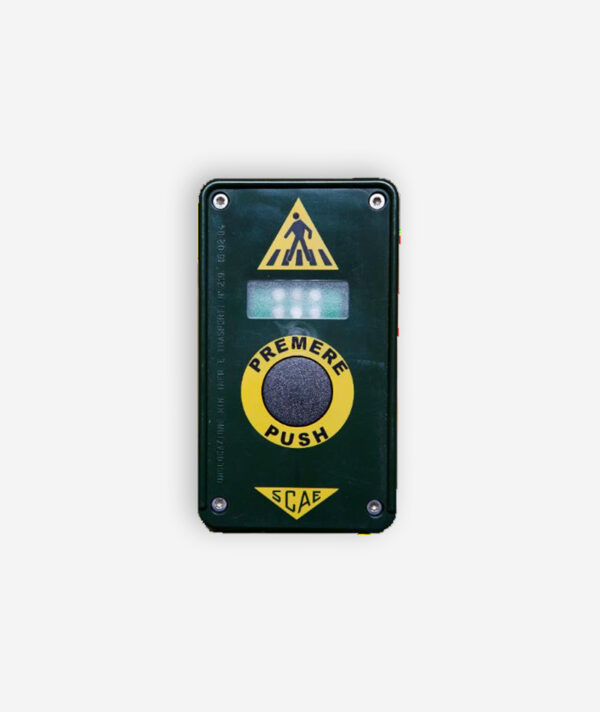

Pulsante pedonale DNV 2000

PULSANTE DNV2000

0 Di 5

Dispositivo di richiesta

Il DNV2000 è un pulsante pedonale ad attivazione capacitiva progettato per essere installato presso attraversamenti pedonali semaforizzati, in abbinamento al dispositivo acustico DNV2000, per consentire la richiesta di attraversamento da parte sia di pedoni vedenti che di persone con disabilità visiva, nel rispetto delle normative previste dal Codice della Strada.

CARATTERISTICHE GENERALI

Richiesta da parte di pedoni vedenti
Quando un pedone vedente preme il pulsante, il dispositivo invia una richiesta al regolatore
semaforico, che:

  • inserisce la fase pedonale nel ciclo del semaforo;
  • restituisce un segnale di feedback al dispositivo, attivando un indicatore luminoso (LED verde)
    che conferma l’avvenuta prenotazione.

Richiesta da parte di pedoni Non Vedenti
Quando la richiesta è effettuata tramite il pulsante dedicato per non vedenti, il segnale viene
trasmesso a:

  • il dispositivo acustico DNV2000 montato sullo stesso palo, che:
    o memorizza la chiamata;
    o invia un segnale di “richiesta accettata” al dispositivo di richiesta per attivare una
    segnalazione sonora (conforme al paragrafo 4.2 della norma CEI 214-7);
  • il dispositivo di richiesta installato sul palo opposto, che invia la richiesta al proprio dispositivo
    acustico;
  • il regolatore semaforico, che gestisce la chiamata come una richiesta standard.

DATI TECNICI

  • Materiale: contenitore in policarbonato
  • Grado di protezione: IP55, resistente a polveri e spruzzi d’acqua.
  • Pulsante antivandalismo per richiesta standard pedonale.
  • Segnalazione visiva della prenotazione tramite LED verde ad alta intensità luminosa.
  • Pulsante dedicato per non vedenti, meccanicamente conforme alla norma CEI 214-7.
  • Freccia direzionale tattile, conforme alla norma CEI 214-7.
  • Serigrafia standard con simboli e indicazioni.
  • Passaggio cavi protetto tramite colletto sigillabile, integrato nella finestra del palo per garantire
    la tenuta stagna a installazione completata.
  • Fissaggio al palo:
    o due bulloni M6 in sedi predisposte.
    o con fascette “Band-it”
  • Segnale di conferma richiesta (non vedenti)
    o Frequenza: 2000 Hz ±10%
    o Livello di pressione sonora: 50 dBA a 1 metro

NORMATIVA DI RIFERIMENTO

Il dispositivo è realizzato nel rispetto delle seguenti normative:

  • Norma sperimentale CEI 214-7 e relativa Variante V1
  • Legge n. 447 del 26 ottobre 1995 e relativo D.P.C.M. del 14 novembre 1997
